管廊支架位置的確定需考慮的八點

       橋架生產廠家介紹管廊支架位置的確定需考慮的八點

　　管廊支架的設置關于管道設計來說是一項極為重要的任務，正確的支架設置可以滿足管道強度和鋼度的需求，同時可以無效的降低管道對機械設備發生較大的附加載荷，避免因管道的震動，位移等?緣由形成的泄露、爆炸等事故的發作，這樣就可☆以無效的維護管道和設備管口，保?證化工安裝的正常消費運轉。管廊支架地位的確定次要思索下列幾點：

　　1.承重架間隔應不大于支架的**間距，有壓力脈動的管道，要按所要求的管道固有頻率來決議支架的間距，防止發作共振。

　　2.盡量應用已有的土建構造的構件支撐，及在管廊的梁柱上支撐，結合a的間距思索。

　　3.做柔性剖析的管道，支架地位依據剖析決議，并思索支撐的可能性。

　　4.在垂直管段彎頭左近，或在垂直段重心以上做承重架，垂直段?長時，可在下部增設導向架。

　　5.在集中荷載大的管道組成件左近設承重架。

　　6.盡量使設備接口的受力減小。如支架接近接口，對接口不會發生較大熱脹彎矩。

　　7.思索維修方便，使裝配管段時**不需做暫時支架。

　　8.支架的地位及類型應盡量減小作用力對被生根部件的不良影響。

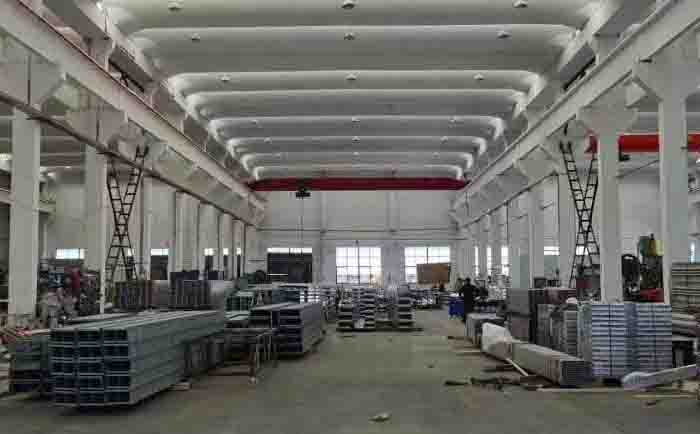

上圖：橋架支架生產車間

　　管廊支架有哪些類型

　　按支架的作用可以分為三大類：承重架，限制性支架和減振架。

　　①承重架：用來承受管廊的重力及其它垂直向下荷載的支吊架。它又可分為：剛性支吊架、可變支吊架或彈簧吊架、恒力吊架。

　　a、剛性支吊架：用于無垂直位移的場合。

　　b、可變支吊架或彈簧吊架：用于有少量垂直位移的場合。

　　c、恒力吊架：用于垂直位移較大的地方。

　　②限制性支架：用來阻止、限制○或控制管廊系統熱位移的支架。它又◎可分為導向架、限位架和固定架。

　　a、導向架：使管廊只能沿軸?向移動的支架，不允許有角位移。

　　b、限位架：允許管子的某◎一點有角位移，但不允許有線位移。

　　c、固定架：不允許支承點有三個軸線的全部線位移和角位移。

　　③減振架：用來控制或減除重力和熱膨脹作用以外的任何力(如物料沖擊、機械振動、風力及地震等外部荷載)的作用所產生的管廊振動的支架。減振架有彈簧和油壓式兩種類型。

　　上面總結了管廊支架位置的確定需考慮的八點，希望對大家有所幫助。
