　　一.電纜橋架的分類

　　電纜橋架次要有鋼制、鋁合金制及玻璃鋼制等。鋼制橋架外表處置分為噴漆、噴塑、電鍍鋅，熱鍍鋅、粉沫靜電噴涂等工藝。

　　電纜橋架的裝置次要有沿頂板裝置。沿墻程度和垂直裝置、沿豎井裝置、沿空中裝置。沿電纜溝及管道支架裝置等。△裝置所用支(吊)架可選用成品或自制。支(吊)架的固定方式次要有預埋鐵件上焊接，膨脹螺栓固定等。吊裝金屬線槽次要用于室內燈具裝置時運用。

　　注意事項：

　　1) 土建工程應全部完畢且預留孔洞,預埋件契合設計要求,預埋件裝置結實,強度合格。

　　2) 橋架架設沿線模板等設備撤除終了,場地清算潔凈,路途疏通。

　　3) 室內鋼制槽式橋架的裝置宜在管道及空調工程施工根本終了后停止。如需穿插作業,既要做好電氣工程的成品維護,又要執行其他分項工程成品維護揩施。

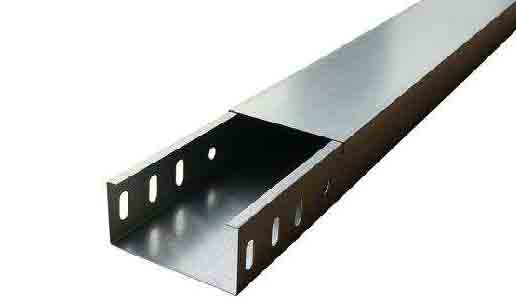

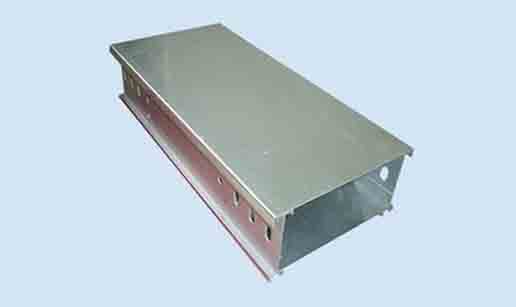

上圖：金屬線槽橋架的安裝

二.電纜橋架布線裝置布線

　　1)在室內采用電纜橋架布線時，其電纜不應有黃麻¤或其他易延燃資料外護層。

　　(2)在有腐蝕或特別濕潤的場所采用電纜橋架布線時，應依據腐蝕介質的不同采取?相應的防護措施，并宜選用塑料護套電纜。

　　(3)電纜橋架(托盤)程度安¤裝時的距地高度普通不宜低于2.50m，垂直裝置時距地1.80m以下局部應加金屬蓋板維護，但敷設在電氣公用房間(如配電室，電氣豎井、技術層等)內時除外。

　　(4)電纜橋架程度裝置時，宜按荷載曲線選取**跨距停止支撐，跨距普通為1.5～3m。垂直敷設時，其固定點間距不宜大于2m。

　　(5)幾組電纜橋架在同一高度平行裝置時，☆各相鄰電纜橋架間應思索維護、檢修間隔。

　　(6)在電纜橋架上可以◇無間距敷設電纜，電纜在橋架內橫斷面的填充率：電力電纜不應大于40%;控制電纜不應大于50%。

三.金屬線槽橋架安裝布線

　　(1)金屬線槽布線搬適用于正常環境的室內枯燥和¤不易受機械損傷的場所明敷，但對金屬線槽有嚴重腐蝕的場所不應采用。

　　(2)同一回路的一切相線和中性線，應敷設在同一金屬線槽內。◎同一途徑無防攪擾要求的線路，可敷設于同一金屬線槽內，◇線槽內電線或電纜的總截面(包括外護層)不應超越線槽內截面的20%，載流導線不宜超越30根。控制、信號或與其相相似的線路，○電線或電纜的總截向下應超越線槽內截面的50%，電線或電纜根數上限。

　　(3)金屬線槽垂直或傾斜安裝時，應采取措施避免電線或電纜在線槽內挪動。

　　(4)由金屬線槽引出的線路，可采用金屬管，硬質塑料管、半硬塑料管、▽金屬軟管或電纜等布線方式。電線或電纜在引出局部不得蒙受損傷。

　　(5)線糟應平整、無歪曲變形，內壁應潤滑、無毛刺。

　　(6)金屬線槽分類應牢靠接地或接零，但不應作為設備的接地導體。

(7)下列不同電壓，不同用處的電纜

　　不宜敷設在同一層橋架上：

　　1)lkV以上和1kV以下的電纜。

　　2)同一途徑向一級負荷供電的雙路電源電纜。

　　3)應急照明和其他照明的電纜。

　　4)強電和弱電電纜。如受條件限制需安裝在同一層橋架上時，使用隔板隔開。
