                                          廣州金屬線槽橋架基本要求

                                          時間: 2020-06-09    來源: 協合電氣    作者: 小協    閱讀數: 656

                                            廣州金屬線槽橋架基本要求

                                            1. 金屬線槽橋架的制造應契合JB/T10216-2000,《電控?配電用電☆纜橋架》和 C06:200?0《鋁合金電纜橋架技術規程》。

                                            2. 鋁合金槽式橋架及附件必需符合**◇及行業有關規則。

                                            3 .橋架用鉚釘應?契合GB12615-2004《封閉型平圓頭抽芯鉚釘》等規范的規則。

                                            4. 外觀:橋架內部須平整潤滑,無劃痕,外部不應?有銳邊、毛刺或損傷電纜絕緣的凸出局部。


                                            5 .金屬線槽橋架梯邊采用雙梯邊方式

                                            6. 金屬線槽橋架梯邊厚度不低于3mm

                                            7. 金屬線槽橋架橋架底板、蓋板、隔板及附件厚度選用契合以下要求:

                                            電纜橋架的底板、蓋板、兩頭隔板?的厚度應滿足δ≥2.5mm ,銜接片厚度保證與雙梯邊橋架壁厚相反,長度不小于220 mm。

                                            5.8 防止積存雨水,增加腐蝕,蓋板制造為平板式構造。并且保證與電纜橋架協調、配合,蓋板數量依據清單要求配置。

                                            9. 與電?纜橋架銜接方式為壓扣銜接。壓扣可以保證重復運用,裝置簡便,固定結實。

                                            10. 雙梯邊槽式橋架的蓋板一端配?鉚護頭,護頭用于壓蓋板對接縫,具有防雨作用。

                                            11 焊縫外表保證平滑平均,焊縫不應有漏焊、裂紋、燒穿、未熔合、外表氣孔、焊瘤等缺陷,焊縫咬邊深度不大于0.5mm。

                                            12 .凸彎通和凹彎通(也稱上彎通、下彎通)要求兩邊焊接。

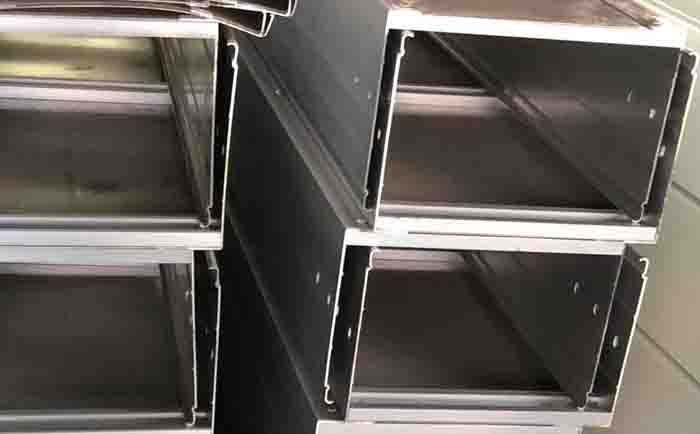

                                          金屬線槽橋架產品實物

                                          上圖:金屬線槽橋架產品實物


                                            13 .外表采用陽極氧化?處置,鋁合金橋架外表處置的氧化膜厚度契合下表的AA10級規則:

                                            級別要求均勻膜厚*小均勻膜厚

                                            AA10108

                                            AA151512

                                            14 制造精度。

                                            橋架的長度偏向:長度2-3米時,偏向為+3mm。

                                            橋架的寬度偏向:

                                            l. 當寬度大于400時,偏向為+3mm;

                                            l. 當寬度小于、等于400時,偏向為+2mm;


                                            l .蓋板寬度取正偏向,底取負偏向。

                                            金屬線槽橋架外表立體度允許偏向每米不大于4mm。

                                            在金屬線槽橋架銜接上

                                            l. 鉚接必需緊?密,不得有松動景象,鉚邊不得開裂。

                                            l. 鉚釘銜接要結實,不得有滑牙景象。

                                            l .制件焊接應采用氣體維護電弧焊,焊縫外表應?平滑平均,不應有漏焊、裂紋、燒穿、未熔合、焊瘤等缺陷。

                                            16.金屬線槽橋架零碎應有牢靠的接地裝置,連接處電阻值不大于0.00033Ω。

                                            17. 金屬線槽橋架的荷載。


                                            上文總結和整理廣州金屬線槽橋架基本要求,希望對大家有所幫助。
