鋁合金橋架有哪些類型

　　鋁合金橋架有哪些類型

　　一.鋁合金橋架有以下類型

　　橋架構造類型：托盤(有孔、無孔)、梯架、組裝式托盤:

　　1、有孔托盤：是由帶孔眼的底板和側邊所構成的槽開部件，或由?整塊鋼板沖孔后彎制成的部件。

　　2、無孔托盤：是由底板與側邊構成的或由整塊鋼板彎制成的槽形部件。

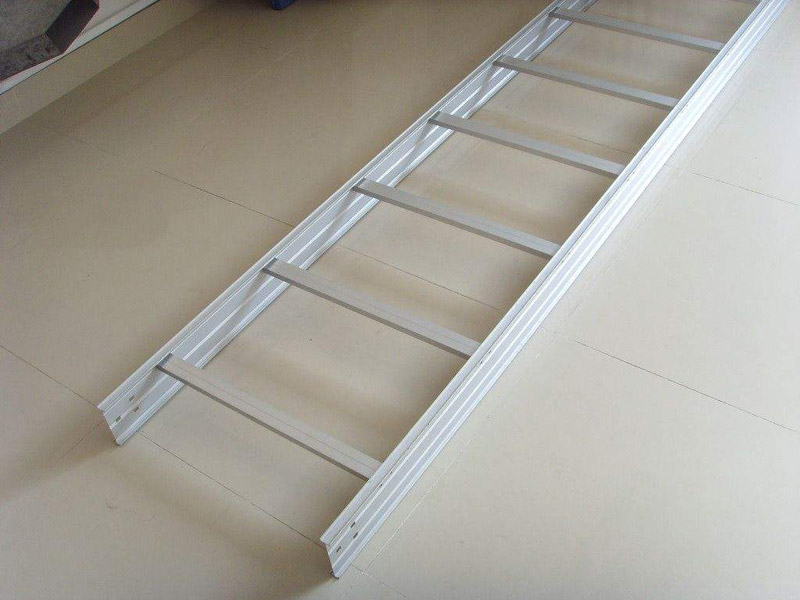

　　3、梯架：是由側邊與若干個橫檔構成的梯形部件。

　　4、組裝式托盤：是由適于工程現場恣意組合的有孔部件用螺栓或插接方式連接成托盤的部件。

　　橋架構造種類：1、直線段指一段不能改變方向或尺寸的用于?直接承拖電纜的剛性直線部件。

　　橋架構造種類：2、彎通：指一段能改變方向或尺寸的用于承拖電纜的剛性非直線部件，可包括下列種類：

　　①程度彎通：在同一水平面改動托盤、梯架方向的部件，分為30°、45 °、60 °、90 °四種。

       橋架構造種類：程度彎通

　　厚度要求：

　　寬度<400mm的料厚要求2mm及以上

　　寬度為400～600mm的料厚要求2.5mm及以上

　　寬度>800mm的料厚要求3.0mm 及以上

　　二.規范及標準:

　　鋁合金橋架消費應符合**標準和規范，?并按經規則順序同意的圖樣及技術文件制造。消費標準和規范如下：

　　⒈GB/T5237-93 鋁合金修建型材

　　⒉GB/T6892 工業用鋁合金熱擠壓型材

　　⒊GB 6462-86 金屬和氧化物覆蓋層、△橫斷面厚度顯微鏡測量方法

　　⒋GB 10569 優質鋁及鋁合金冷軋板

　　⒌GB 12615-12619 抽鋅鉚釘技術條件

　　⒍GB 8014-87 鋁及鋁合金陽極氧化，陽極氧化膜厚度的定義和有關測量厚度的規則

　　⒎GB 10853 鋁及鋁合金焊絲

　　⒏CECS 106-2000 鋁合金電纜橋架技術?規程

　　⒐橋架應獲得國度和行業強迫要求的檢測和認證相關材料。

       三.鋁合金梯式橋架產品功能特點：

　　1. 梯級式電纜橋架備有護罩，其一切配件與托盤式、槽式橋架通用。

　　2. 在我們如今這些修建當中普通都會有很多導線，而梯級式電纜橋架是承載導線的一個很好的載體，可以是導線抵達修建的很多中央，而且還不會影響建筑物美觀。

　　3. 梯級式電纜橋架是依據國內外有關材料及同類產品改良而成的一個新品種，它具有重量輕，成本低，外型別具一格，裝置方便、散熱、透氣性好等優點。

　　4. 梯級式電纜橋架其外表◎處置分為靜電噴塑、鍍鋅、噴漆三種，在重腐蝕環境中作特殊防腐處置。

　　5. 梯式電纜橋架的樣式很多，但功能都很優越，使用范圍都很普遍，消費者可以依據本人的需求來選擇適宜的梯式電纜橋架!

　　四.鋁合金橋架技術要求

　　鋁橋架用鋁合金型材☆應契合GB/T5237-93規范3.1中合金牌號LD-31(6063)的規則，供給形態?為T3(RCS)，精度等級為普通級:

　　⑴鋁橋架用鋁合金板材應契合GB10569中牌號5052(6063)的鋁合金板材，供給形態為O(M)或HX4(Y2)。

　　⑵支吊架用擠壓型材應契合GB6892規范中牌號5052(LF2)的鋁合金板材，供給形態為H112(R)。

　　⑶鋁橋架用鋁鉚釘應契合《抽芯鉚釘技術文件》GB1265-12619等規范的規則。

　　綜上所述鋁合金橋架類型有鋁合金槽式橋架，鋁合金托盤式橋架,鋁合金梯式橋架.
